INWERTER PRZETWORNICA SOLARNA DO GRZANIA WODY BOJLERA GREEN BOOST BYPASS 4000 VOLT POLSKA

KONTROLER SOLARNY
STEROWNIK GRZAŁEK

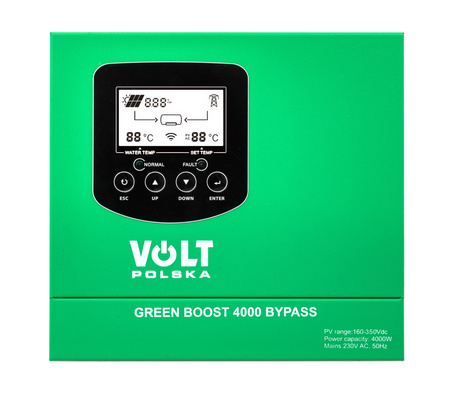

VOLT GREEN BOOST 4000 BYPASS
(160-350VDC) 20A MPPT

Kontroler solarny z serii GREEN BOOST ma dostarczać energię elektryczną, generowaną przez panel słoneczny, do elementów grzewczych takich jak grzałka czy bojler z maksymalną wydajnością dzięki technologii MPPT.

Po zainstalowaniu kontrolera 4000 BYPAS MPPT będzie on działał inteligentnie. Energia słoneczna jest pierwszym priorytetowym źródłem. Gdy energia słoneczna jest niewystarczająca, automatycznie przełączy się na AC.

Technologia śledzenia punktu maksymalnej mocy MPPT może wykryć moc generowaną przez panel słoneczny w czasie rzeczywistym i ją śledzić, aby zapewnić, że panel słoneczny może pracować w bieżącym punkcie maksymalnej mocy. Ten jest automatycznie realizowany przez procesor DSP poprzez serię obliczeń.

Przekształca on prąd stały PV na prąd przemienny o fali prostokątnej. Jest wyposażony w inteligentną funkcję sterowania i przełączanie energii słonecznej i AC. Pomoże to w pełni wykorzystać zalety kontrolera w celu stworzenia optymalnego fotowoltaicznego systemu ogrzewania elektrycznego.

Co wyróżnia kontroler solarny GREEN BOOST 4000 SINUS BYPASS?

Wielofunkcyjność (BYPASS) - kontroler można podłączyć, zarówno do paneli solarnych, jaki i sieci energetycznej. Panele należy podłączyć szeregowo o sumarycznym napięciu do 350V. Maksymalny prąd wejściowy PV to 20A.

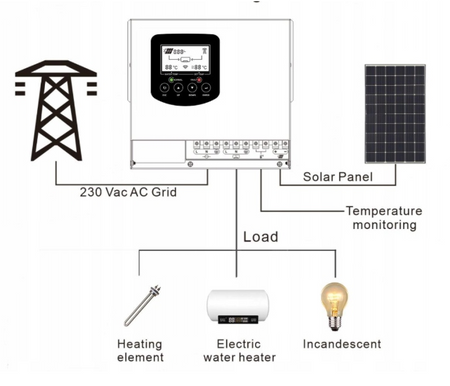

Jakie urządzenia zasila kontroler solarny GREEN BOOST 4000 BYPASS?

• Bojlery elektryczne

• Grzejniki

• Grzałki elektryczne

• Maty elektryczne

• Ogrzewanie podłogowe

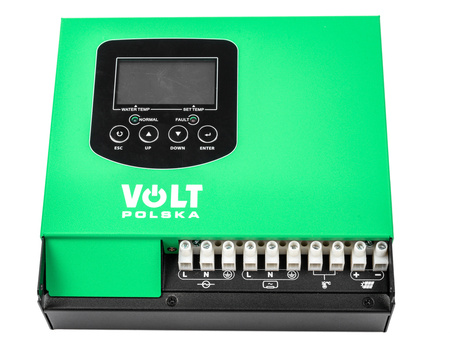

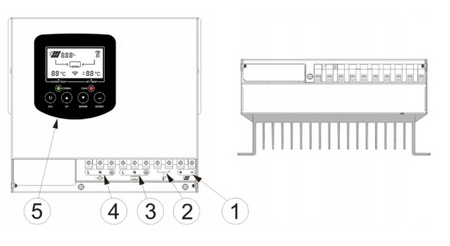

OPIS PODŁĄCZENIA:

1. Zacisk wejściowy PV. „+” podłącz do PV (+). „-” podłącz do PV (-)

2. Zacisk wykrywania temperatury/termometr

3. Interfejs terminala WYJŚCIE AC:

L- podłączony do Lurządzenia wodnego
N - podłączony do N urządzenia wodnego
PE - Przewód uziemiający do urządzenia wodnego
4. Interfejs terminala WEJŚCIAAC

L- podłączeni do sieci AC linia L
N - Podłączenie do sieci AC linia N
PE - podłączenie do linii uziemienia sieci AC

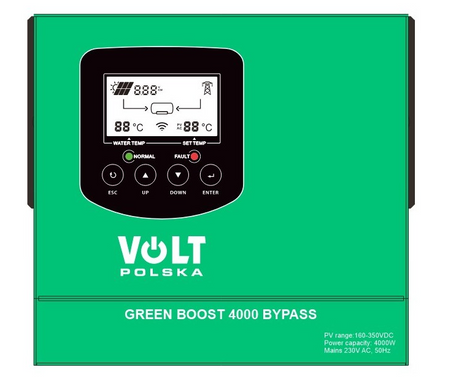

5. Panel LED: Wyświetla bieżący tryb pracy i bieżącą temperaturę.

UWAGA:
Maksymalne napięcie obwodu otwartego panelu słonecznego nie powinno przekraczać maksymalnej wartości 420 VDC.
Przed podłączeniem okablowania upewnij się, że wszystkie wyłączniki podłączone do sterownika są wyłączone.
Wewnątrz sterownika nie ma wyłącznika. Należy pamiętać, że biegun dodatni i ujemny panelu słonecznego nie mogą być odwrócone!
Należy pamiętać, aby uziemienie było prawidłowo podłączone!
Należy pamiętać, że wybranie obciążenia grzewczego, które przekracza moc znamionową sterownika, może doprowadzić GREEN BOOST do uszkodzenia!
